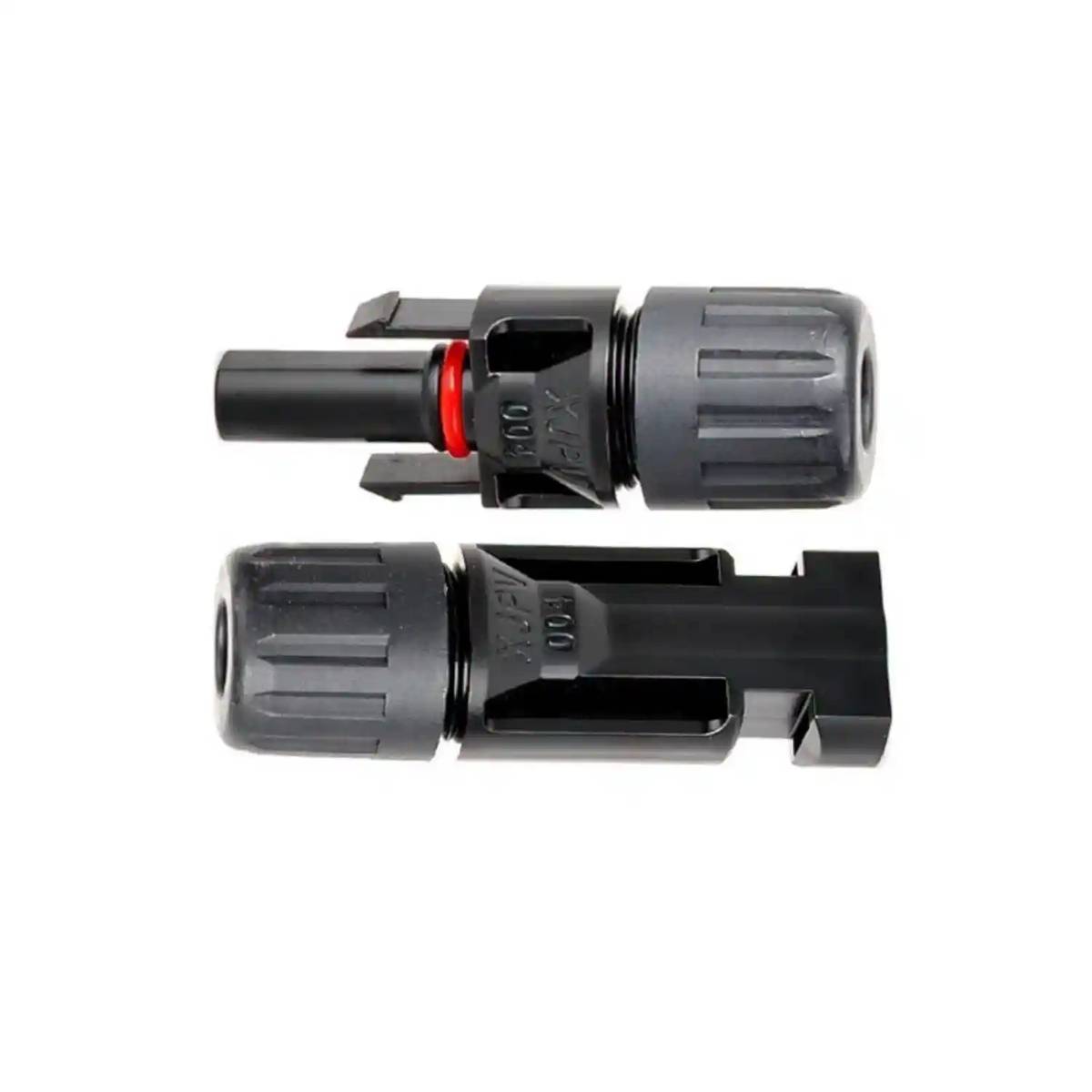

Solarni konektor MC4 - PAR (M+Ž)
MC4 konektori su standardizirani električni priključci koji se široko koriste u solarnim sustavima za povezivanje solarnih panela. Ime "MC4" dolazi od engleskog izraza "Multi-Contact 4 mm", što označava dimenziju i vrstu konektora. Ovi konektori su dizajnirani kako bi omogućili jednostavno i sigurno povezivanje i iskopčavanje solarnih panela, a istovremeno osigurali visoku razinu vodootpornosti i otpornosti na UV zračenje.
Jedna od ključnih prednosti MC4 konektora je njihova sposobnost da izdrže ekstremne vremenske uvjete. Zbog svog robusnog dizajna, ovi konektori mogu izdržati visoke temperature, vlagu i čak i teške mehaničke udarce. Ova otpornost čini ih idealnim rješenjem za korištenje u raznim vanjskim okruženjima, uključujući industrijske i komercijalne solarne sustave.
Instalacija MC4 konektora je jednostavna, što ih čini popularnim izborom među instalaterima i entuzijastima solarne energije. Konektori se lako spajaju bez potrebe za dodatnim alatima, a njihova mehanička i električna svojstva osiguravaju pouzdanu vezu. Također, dostupni su u različitim konfiguracijama, što omogućuje fleksibilnost pri projektiranju solarnih sustava.
U kontekstu održivosti, MC4 konektori doprinose povećanju efikasnosti solarnih sustava. Korištenjem ovih konektora, može se minimizirati gubitak energije tijekom prijenosa, čime se poboljšava ukupna produktivnost sustava. Uz to, njihova dugotrajnost smanjuje potrebu za čestim zamjenama, čime se dodatno smanjuju troškovi održavanja.
Ukratko, MC4 konektori predstavljaju ključnu komponentu modernih solarnih rješenja, nudeći pouzdanu, efikasnu i dugotrajnu vezu za solarne panele, što ih čini nezamjenjivima u svijetu obnovljivih izvora energije.
__________________________________________________________________________________________________________________________________________________________________________________________________
Kako pričvrstiti MC4 konektor na žicu?
- Priprema kabela
Prvo, izrežite kabel na željenu duljinu koristeći rezač kabela, pazeći na čist rez. Zatim pomoću alata za skidanje žice uklonite 6-10 mm izolacije s kraja kabela kako biste otkrili bakrenu žicu. - Sastavljanje MC4 konektora
MC4 konektori se sastoje od muškog i ženskog dijela. Provjerite da ste odabrali odgovarajući konektor za svaki kraj kabela.
Za muški konektor umetnite ogoljenu bakrenu žicu u metalni terminal, osiguravajući da je žica potpuno umetnuta i ne oštećena. Koristite alat za stezanje MC4 kako biste čvrsto spojili metalni priključak s bakrenom žicom.
Za ženski konektor slijedite iste korake: umetnite ogoljenu bakrenu žicu u terminal i čvrsto je spojite alatom za stezanje. - Sastavljanje konektora
Umetnite spojene muške i ženske terminale u odgovarajuća kućišta MC4 konektora. Provjerite jesu li terminali potpuno umetnuti sve dok ne čujete "klik", što označava da su sigurni na mjestu. - Provjera veze
Koristite multimetar za testiranje veze. Postavite ga na način rada otpora i provjerite otpor između muškog i ženskog konektora kako biste osigurali da nema kratkih spojeva ili otvorenih krugova. - Spajanje na PV sustav
Spojite sklopljene MC4 konektore na solarne panele i pretvarač. Provjerite jesu li svi spojevi čvrsti i potpuno umetnuti kako biste izbjegli labave spojeve ili loš kontakt.
Slijedeći ove korake, možete samostalno spojiti MC4 konektore.
